งานระดับเพื่อการก่อสร้าง
เรื่องการวางท่อส่งน้ำ
งานระดับเพื่อการก่อสร้าง
เรื่องการวางท่อส่งน้ำ
ต้องการวางท่อ จาก Aไป
B ซึ่งผ่านต้องพื้นที่แอ่งกระทะหรือคลอง จึงจำเป็นต้องสร้าง
Support รองรับทุกๆ 4 เมตร
โดยให้มีค่าระดับเท่ากันทุกตัว สมมุติให้ Aไป
B มีค่าระดับเท่ากับ 20 เมตร

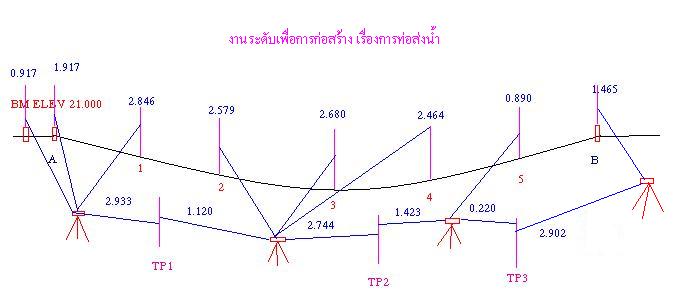

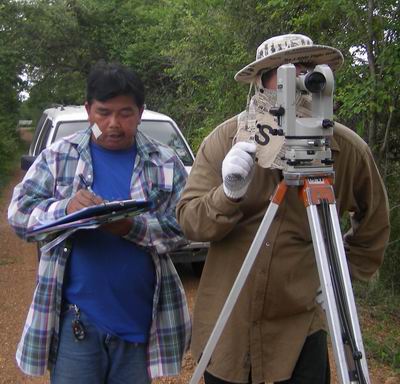

รูปการปฏิบัติงานสนาม

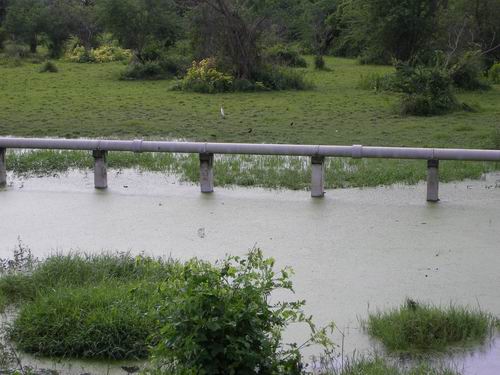

รูปแบบการปฏิบัติงานจริง
การคำนวณงานจากการปฏิบัติงาน
|
Sta |
Bs |
Hi |
Ifs |
Fs |
elev |
|
Bm1 |
0.917 |
21.917 |
|
|
21.000 |
|
A |
|
|
1.917 |
|
20.000 |
|
Sta1 |
|
|
2.846 |
|
19.071 |
|
Tp1 |
1.120 |
20.104 |
|
2.933 |
18.984 |
|
Sta2 |
|
|
2.579 |
|
17.525 |
|
Sta3 |
|
|
2.680 |
|
17.424 |
|
Sta4 |
|
|
2.464 |
|
17.640 |
|
Tp2 |
1.423 |
18.783 |
|
2.744 |
17.360 |
|
Sta5 |
|
|
0.890 |
|
17.890 |
|
Tp3 |
2.902 |
21.465 |
|
0.220 |
18.563 |
|
B |
|
|
|
1.465 |
20.000 |
|
Total |
6.362 |
|
13.379 |
5.897 |
|
การอ่านต้องเลื่อน
staff การอ่านได้
1.917 จุด
A
การอ่านได้ 1.465 จุด
B
เพื่อ จุด
A กับ
B = 20.000 total Elev
ยกเว้นตัวแรก = 184.460
จากนั้นนำค่า Elev ที่ได้มาลบกับ 20
จะได้ค่า H (ค่า H
เป็นค่าความสูงของแต่ละ Staที่จะต้องเลื่อน
staff
)
ดังดูตัวอย่างได้จากตารางข้างล่างนี้ครับ....
|
|
Orap |
Elev |
H |
|
A |
20 |
20.000 |
0 |
|
Sta1 |
20 |
19.071 |
0.929 |
|
Sta2 |
20 |
17.525 |
2.475 |
|
Sta3 |
20 |
14.424 |
2.576 |
|
Sta4 |
20 |
17.640 |
2.360 |
|
Sta5 |
20 |
17.890 |
2.110 |
|
B |
20 |
20.000 |
0 |
ตรวจสอบอันดับแรก 21.917x3
=65.751 20.104x4 = 80.416 18.783x2 = 37.566
21.465x1 = 21.465
65.751+80.416+37.566+21.465 = 205.198-20.738 =
184.460 ok
205.198-20.738 = 184.460 ok
ตรวจสอบอันดับสอง 21.000-21.465 = -0.465 ok 5.897-6.362 = -0.465 ok
