การคำนวณหาหมุดโยงยึด

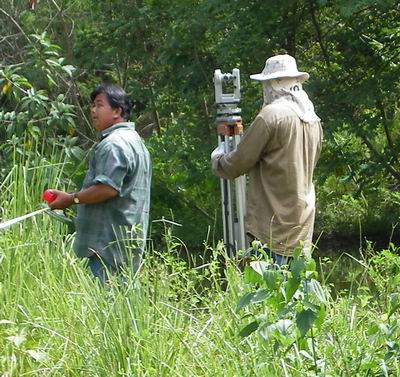

รูปงานสนาม
วิธีคำนวณภาคของทิศ
(ต่อจากหน้าที่แล้ว) kout1+-180(=)az+ลข1(=)+-180(=)az
กดบันทึก kin1
kout2+-180(=)az+ลข2(=)+-180(=)az
กดบันทึก kin2
kout3+-180(=)az+ลข3(=)+-180(=)az
กดบันทึก kin3
ทำอย่างนี้ไปจนถึงจุดสุดท้ายของงานครับ
| หมุด | มุม | ภาคของทิศ | ระยะ | น | ต | อ | ฏ | นต | อฏ |
| 2 | |||||||||
| 1 | 111 15 11 | 10.7313 | 10.4053 | ||||||
| ลข1 | 107 02 05 | 38 17 16 | 0.9252 | 0.7262 | 0.5733 | 11.4575 | 10.9786 | ||
| 3 | |||||||||
| 2 | 28 51 57 | 11.2686 | 9.0204 | ||||||
| ลข2 | 182 07 15 | 30 59 12 | 1.227 | 1.0519 | 0.6317 | 12.3205 | 9.6557 | ||
| 4 | |||||||||
| 3 | 297 39 28 | 9.463 | 8.0284 | ||||||
| ลข3 | 79 26 15 | 197 05 43 | 0.343 | 0.3278 | 0.1008 | 9.1352 | 7.9276 | ||
| 5 | |||||||||
| 4 | 206 18 54 | 8.753 | 9.3835 | ||||||
| ลข4 | 84 13 40 | 110 32 34 | 0.4 | 0.1404 | 0.3746 | 8.6126 | 9.7581 | ||
| ลข5 | 147 01 10 | 173 20 04 | 0.148 | 0.147 | 0.0172 | 8.606 | 9.4007 | ||
| ลข6 | 154 27 50 | 180 46 44 | 0.387 | 0.337 | 0.0046 | 8.416 | 9.3789 | ||
| 1 | |||||||||
| 5 | 209 00 00 | 10 | 10 | ||||||
| ลข7 | 95 35 40 | 124 35 40 | 0.378 | 0.2146 | 0.3112 | 9.7854 | 10.3112 | ||
| ลข8 | 114 52 10 | 143 52 10 | 0.268 | 0.2165 | 0.158 | 9.7835 | 10.158 | ||
การคำนวณหา นตอฏ หรือตั้งราบ สูตร
( ระยะ shipแล้วกดเครื่องหมาย - ภาคของทิศ )อั้นนี้จะง่ายกว่าการใช้
cos
ลข1 0.9252 ship - kout1=ตั้ง
ship kin = ราบ
ลข2 1.2270 ship - kout2=ตั้ง
ship kin = ราบ
ลข3 0.3430 ship - kout3=ตั้ง
ship kin = ราบ
ทำอย่างนี้ไปจนถึงจุดสุดท้ายของงานครับ
| หมุด | ผลต่างพิกัดฉาก | พิกัดหมุกำเนิด | ผลพิกัด | ไร่ | ไร่ | ||
| น | ต | นต | อฎ | ||||
| ลข1 | 11.4575 | 10.9786 | |||||
| ลข2 | 0.863 | 12.3205 | 9.6557 | 20.6343 | 17.8074 | ||
| ลข3 | 0.1853 | 9.1352 | 7.9276 | 17.5833 | 56.0081 | ||
| ลข4 | 0.5226 | 8.6126 | 9.7581 | 17.6857 | 9.2425 | ||
| ลข5 | 0.0066 | 8.666 | 9.4007 | 19.1588 | 0.1264 | ||
| ลข6 | 0.19 | 8.416 | 9.3789 | 18.7796 | 3.5681 | ||
| ลข7 | 1.3694 | 9.7854 | 10.3112 | 19.6901 | 26.9636 | ||
| ลข8 | 0.0019 | 9.7853 | 10.158 | 20.4692 | 0.0389 | ||
| ลข1 | 1.674 | 11.4575 | 10.9786 | 21.1366 | 35.3827 | ||
| 801537 | 68954 |
5 ไร่ 2 งาน 33.94 วา
เก็บข้อมูลจากล่างขึ้นบน ( นต )
นต1 kin1นต7 kin2นต6
kin3นต5 kin4นต4 kin5นต3
kin6 ตัวอย่าง11.4575kin1
9.7835kin2
ทำอย่างนี้ไปจนถึงจุดสุดท้ายของงาน(6คิง )
( kout1-kout2=ลข8
)( kout2-kout3=ลข7
)( kout3-kout4=ลข6)(
kout4-kout5=ลข5
)( kout5-kout6=ลข4)
เสร็จและ กด ship AC
ข้อมูลทั้งหมดที่อยู่ในหน่วยความจำของเครื่องคิดเลขก็จะลบไป
ต่อ 8.6126
kin1 9.1352kin2 12.3205kin3
11.4575kin4
(
kout1-kout2=ลข3 )( kout2-kout3=ลข2
)( kout3-kout4=ลข1)
เสร็จและ กด ship AC
ข้อมูลทั้งหมดที่อยู่ในหน่วยความจำของเครื่องคิดเลขก็จะลบไป
( อฏ ) 10.9789
kin1 9.6557kin2 7.9276kin3
9.7581kin4 9.4007kin5
9.3789kin6
(
kout1+kout2=ผลพิกัด1 )( kout2-kout3=ผลพิกัด2
)( kout3-kout4=ผลพิกัด3)(
kout4-kout5=ผลพิกัด4
)
( kout5-kout6=ผลพิกัด5)
kout6 kin1
10.3112 kin2
10.1580kin3 10.976kin4
( kout1+kout2=ผลพิกัด6
)( kout2-kout3=ผลพิกัด7
)
( kout3-kout4=ผลพิกัด8)
